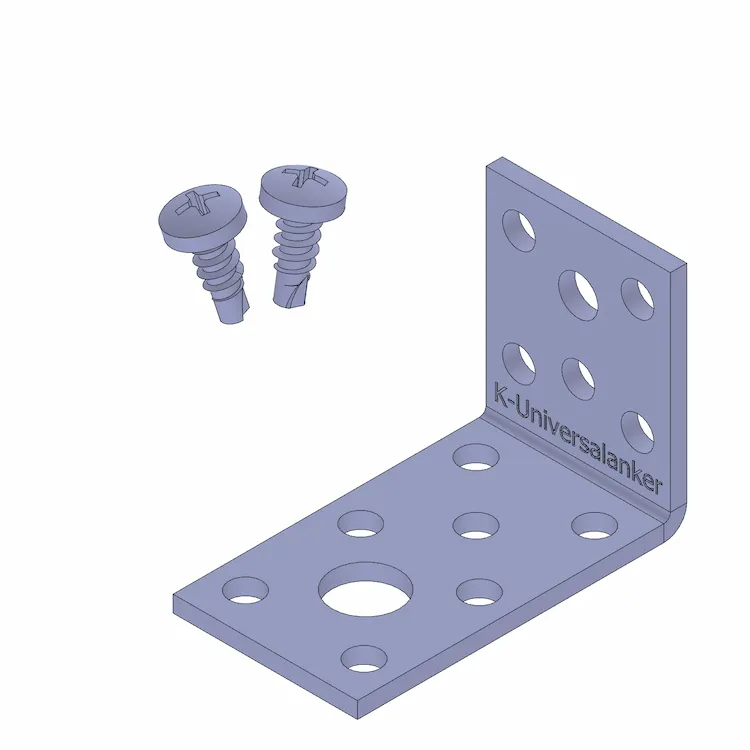

  • VBW-35x50x2,5

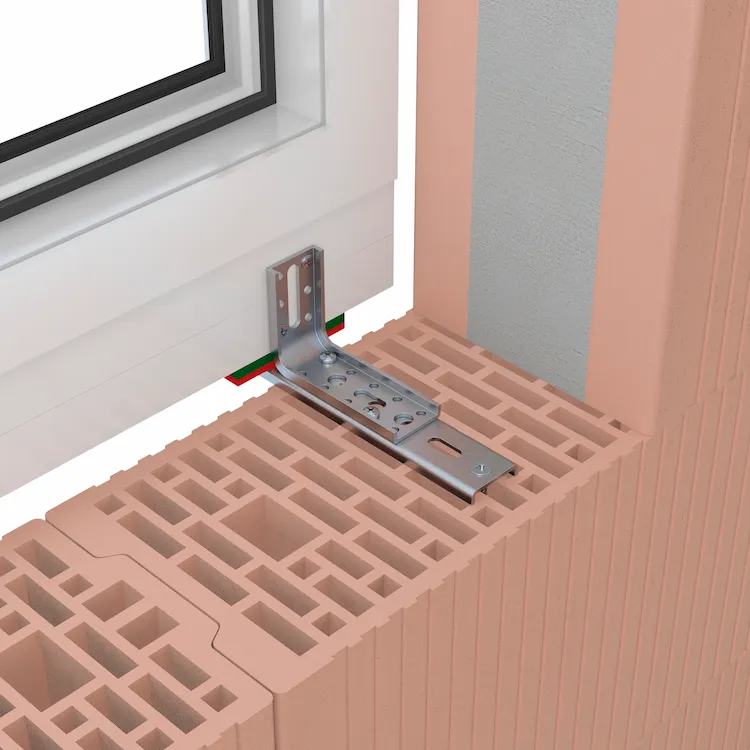

  • VBW-U-Profile with EL-Anchor

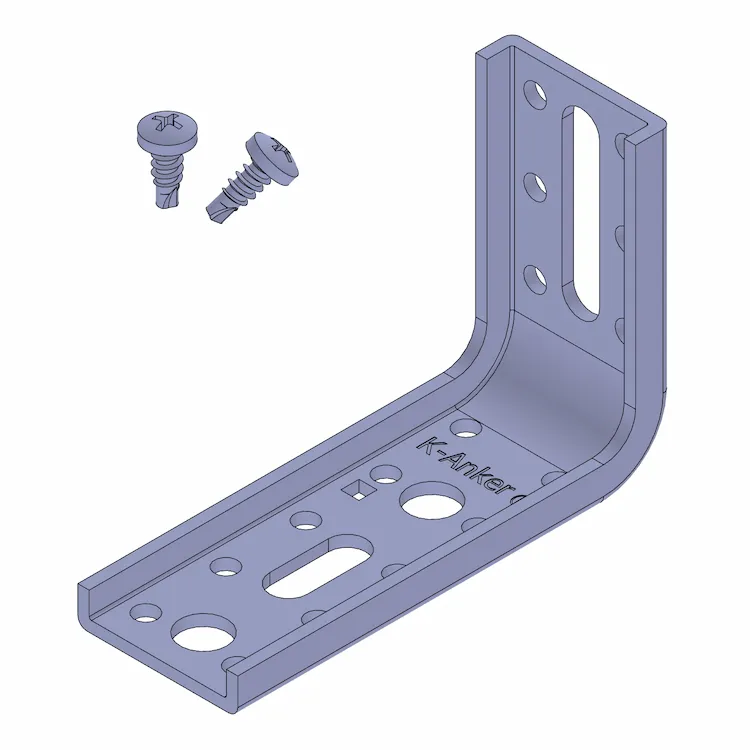

  • VBW-65x95x2,5

VBW - Connecting Angle

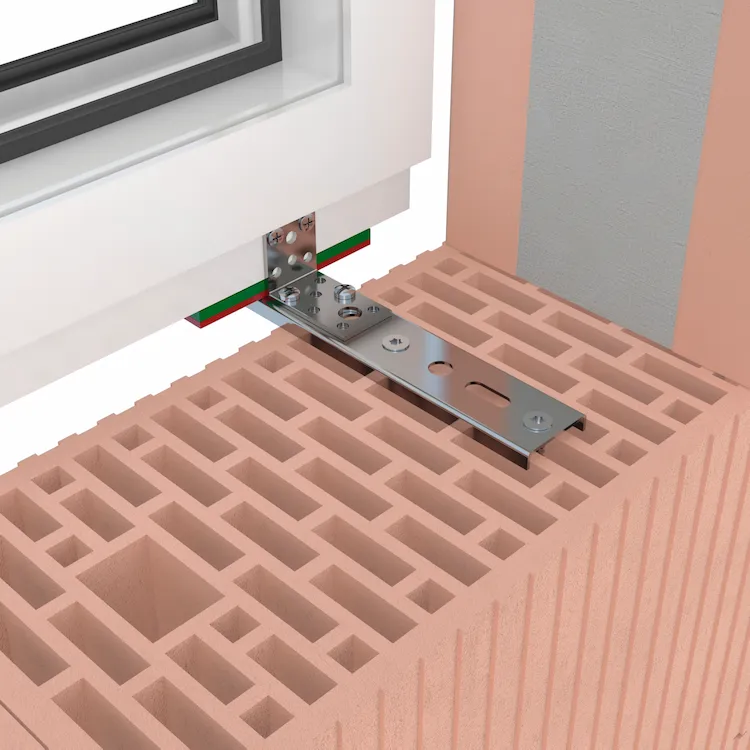

  • for the connection of window and mounting anchor
  • suitable for fall-proof window mounting

Article sizes

Article-No.Article name [mm]
length 1 x length 2 x material thickness
ShapeUnitsDiagram
K-405112VBW-35x50x2,5-F-BS13Flat steel50 PDF
K-405114VBW-65x95x2,5-U-BS13U-Profile50 PDF
K-405116VBW-65x145x2,5-U-BS13U-Profile50 PDF
K-405117VBW-65x170x2,5-U-BS13U-Profile50 PDF
K-405117-3VBW-95x140x3,0-U-BS13U-Profile50 PDF
K-405118-1VBW-110x125x3,0-U-BS13U-Profile50 PDF
K-405118-2VBW-110x150x3,0-U-BS13U-Profile50 PDF
Scope of delivery per item: 1x Connecting Angle, 2x Drilling Screw Ø4.8x13

Load transfer, test reports

2 ift Rosenheim verification number

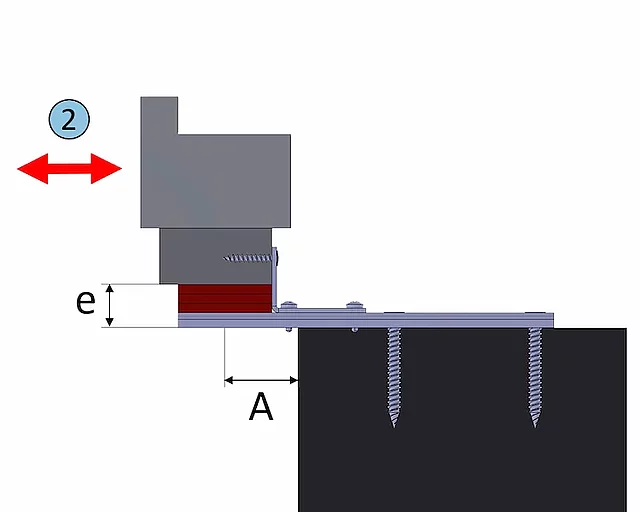

Tested for loads right-angled to the window layer:
18-000650-PR01 PB 04-K26-09-de-01

Article-No.Article name [mm]tested gap width eMaximum load
K-405112VBW-35-50x2,513 mm139 kg

For higher load transference /reinforcement, see Heavy Load Angle (SLW)

Produktbeschreibung

Merkmale

Der VBW - Verbindungswinkel verbindet das Fensteranschlussprofil mit dem Montageanker. Die Anordnung der Bohrungen durch den VBW macht das Montieren sehr flexibel. Unser Sortiment enthält sowohl Flachstahl- als auch als U-Profilvarianten.

Anwendung

Der VBW kann mit einer Vielzahl von Artikeln kombiniert werden. Dazu gehören unter anderem der EL-Anker, die SL-Konsole, HST-SL-Konsole und das SL-Profil. Mit den mitgelieferten Bohrschrauben kann er direkt mit dem Anker verschraubt werden.

Zertifizierungen

Für die absturzsichere Befestigung ist der VBW - Verbindungswinkel nach ETB-Richtlinie für „Bauteile, die gegen Absturz sichern“ geprüft. Seine Belastungswerte sind vom zertifizierten Prüflabor ift Rosenheim geprüft.
