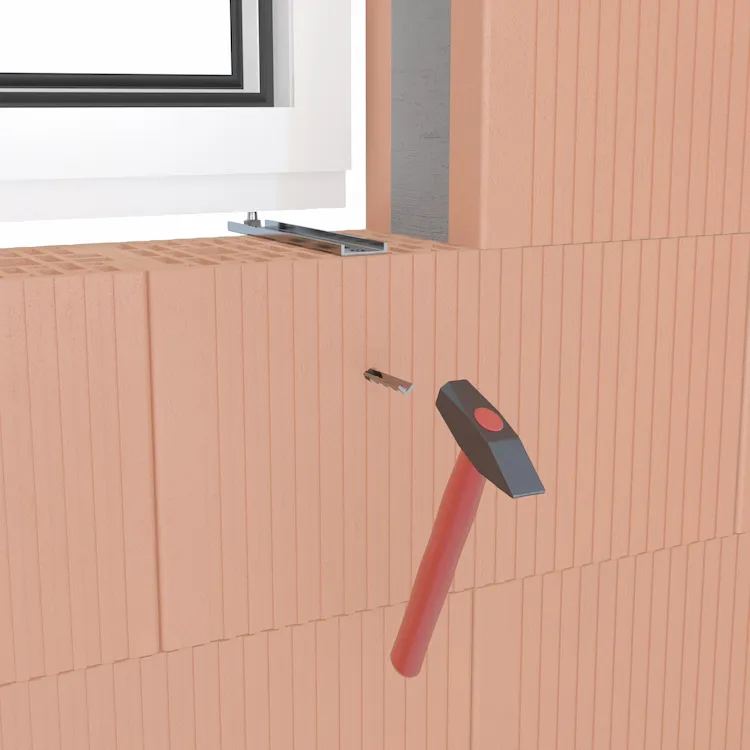

• V-Perforated Rail step 1

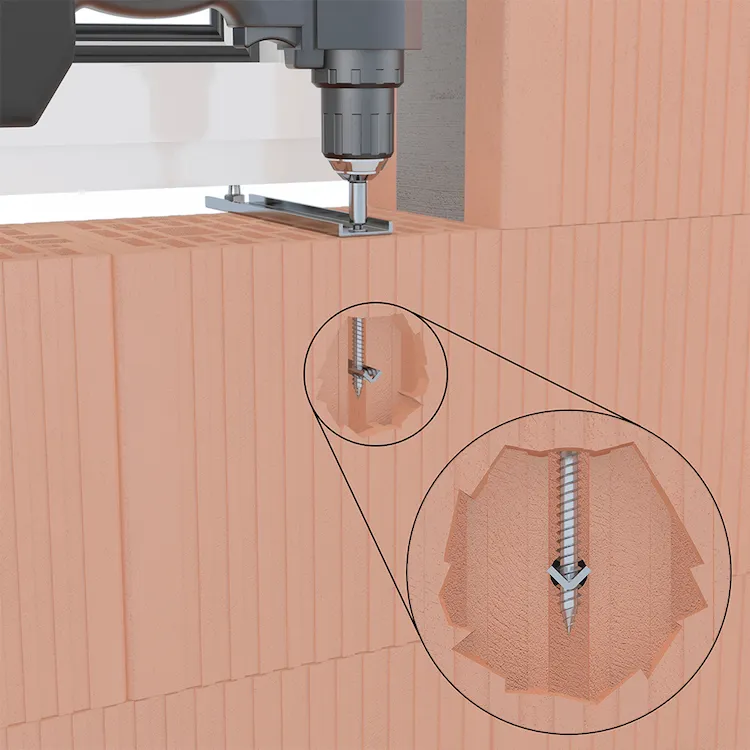

  • V-Perforated Rail step 2
  • V-Perforated Rail cross section of the masonry

V-Perforated Rail

  • for secure mounting on the vertically perforated brick
  • tested by ift Rosenheim

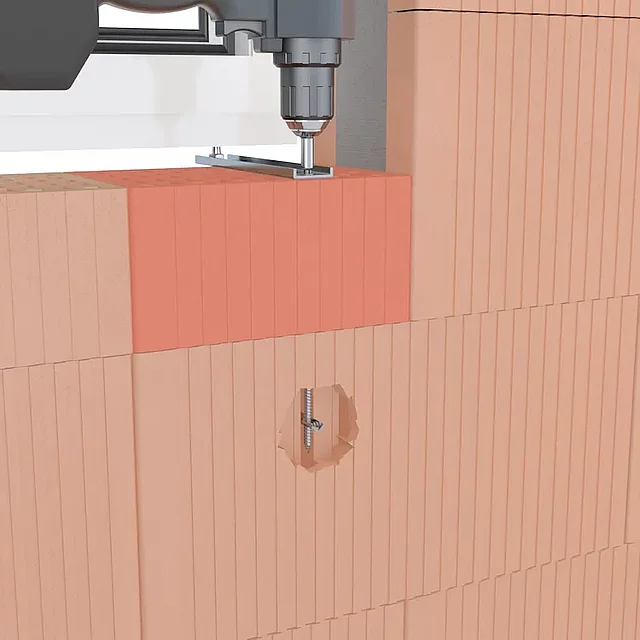

V-Perforated Rail special case

Special case

If the compensation slabs of a window opening are not connected to the masonry, they must not loaded with leverage forces. The V-Perforated Rail is inserted into the stone below and tightened with a Ø7,5mm Window Mounting Screw.

V-Perforated Rail

Article sizes

Article-No.Article name [mm]
length		LengthUnitsDiagram
K-405179V-Perforated Rail-15x160x2,0160 mm100PDF
K-405180V-Perforated Rail-15x200x2,0200 mm100PDF

Produktbeschreibung

Merkmale

Die V-Lochschiene sorgt für eine sichere Befestigung am Hochlochziegel. Die V-Form der Schiene sorgt für hohe Stabilität und die Vielzahl an Bohrungen für Flexibilität beim Einbauen.

Anwendung

Die V-Lochschiene wird parallel zum Anker in ein Bohrloch im Mauerwerk eingebracht. Um den Anker mit der V-Lochschiene zu verbinden werden gängige Ø7,5er Fenstermontageschrauben verwendet.
