• U-Strut 30x2,5
  • U-Strut 70x2,5
  • U-Strut
  • Load transfer U-Strat

U-Strut

  • increases the load transference of U-Profiles
  • suitable for all U-Profile Anchors
  • easy retrofitting

Article sizes

Article-No.Article name [mm]
length x material thickness
UnitsDiagram

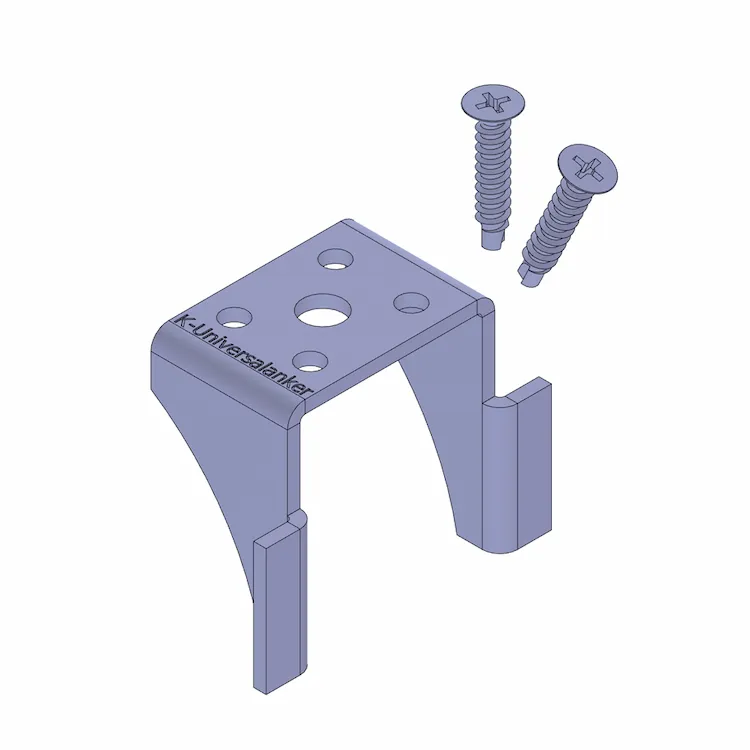

K-405410U-Strut 30x2,525 PDF
K-405415U-Strut 50x2,525 PDF

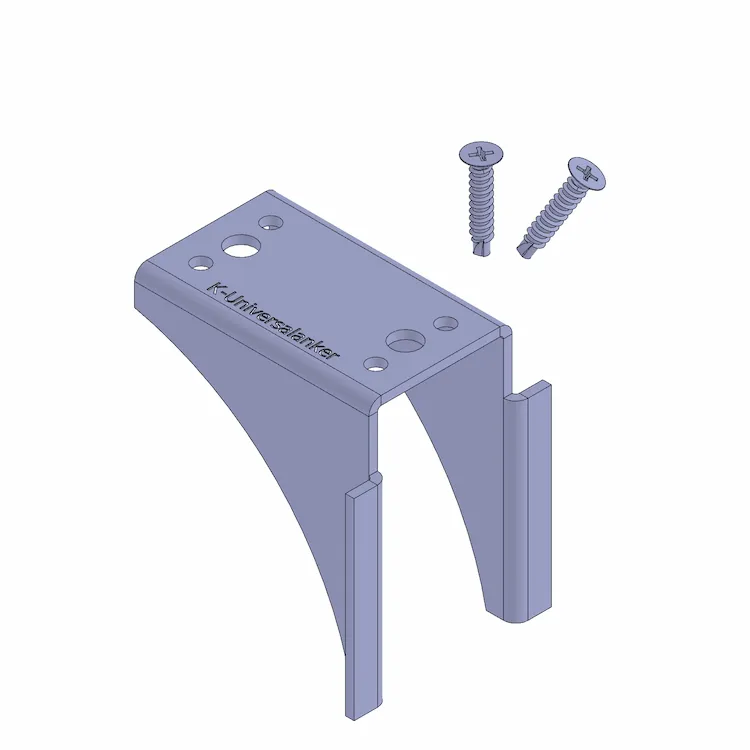

K-405420U-Strut 70x2,525 PDF
K-405425U-Strut 90x2,525 PDF
K-405430U-Strut 110x2,525 PDF
Scope of delivery per item: 1x U-Strut, 2x drilling screw Ø4,8x25

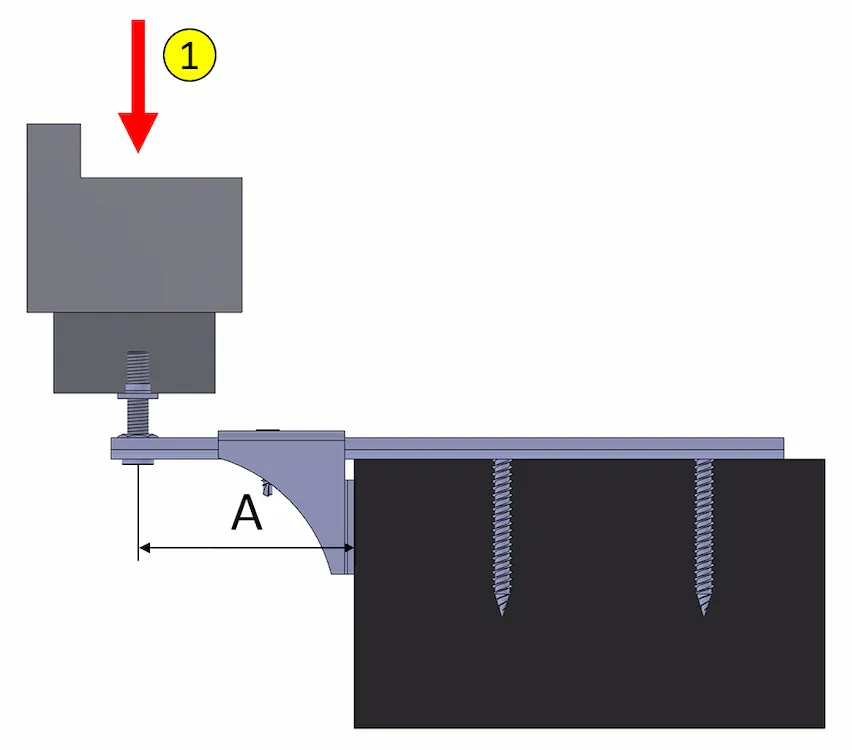

Load transfer, test reports

1 ift-Rosenheim verification number
Tested for loads in the window layer:
21-004805-PR02 PB-K25-09-de-01

2,5 mm U-Profileoverhang [mm]additional load transference
with U-Strut 3070+ 55 kg
with U-Strut 5090+ 59 kg
3,0 mm U-Profileoverhang [mm]additional load transference
with U-Strut 90130+ 69 kg
with U-Strut 110150+ 77 kg

Produktbeschreibung

Merkmale

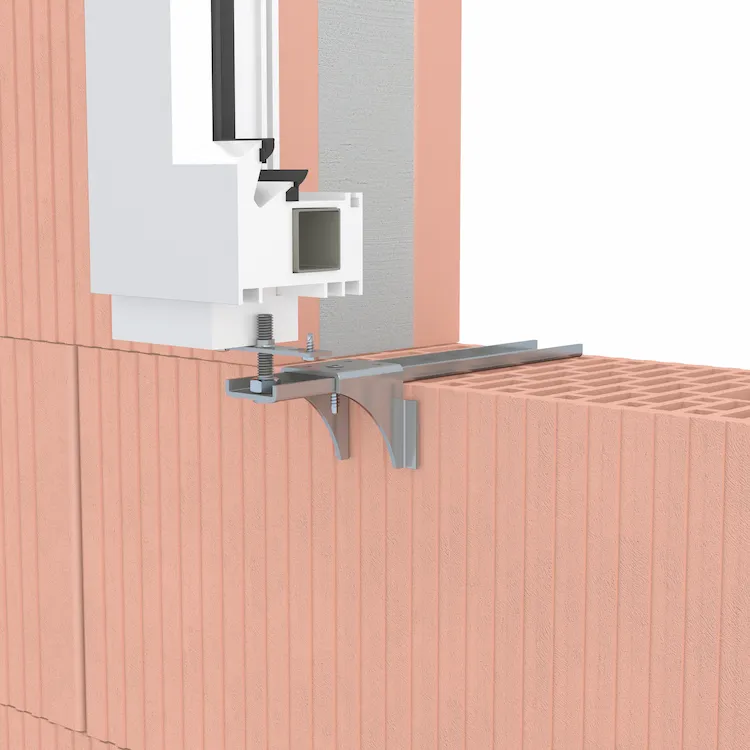

Die U-Stütze kann in Kombination mit allen U-Profil Ankern verwendet werden, um die Lastabtragung zu erhöhen. Sie wird am Mauerwerk angelegt und mit dem Anker verschraubt. Die zur Verschraubung benötigten Bohrschrauben werden mitgeliefert. Die U-Stütze lässt sich einfach nachrüsten.
