• Bezpośredni uchwyt parapetu aluminium boczny
  • D-FBH boczny
  • Bezpośredni uchwyt parapetu aluminium doczołowy
  • D-FBH doczołowy

Bezpośredni uchwyt parapetu (wyrównany i odmienny) (D-FBH)

  • bezpośrednie zamocowanie na futrynie okiennej
  • brak mostków ciepła
  • zapewnia równomierne nachylenie
  • D-FBH wyrównany: parapet jest zamontowany od zewnątrz w jednej płaszczyźnie z ramą okienną
  • D-FBH odmienny: parapet jest krótszy niż futryna okienna

Dzięki bezpośredniemu zamocowaniu uchwytu parapetu na oknie nie ma znaczenia, jak daleko jest on wprowadzony do warstwy uszczelnienia. Element końcowy parapetu leży bezpośrednio na uchwycie. Uchwyty parapetu gwarantują także równomierne nachylenie o wartości 5°. Dzięki skręceniu lub sklejeniu elementów parapetu z uchwytem parapetu uzyskuje się także zabezpieczenie przed obciążeniami od dołu (np. silnym wiatrem).

Artikelgrößen

Nr artykułuNazwa artykułu [mm]NeigungSztuk w opakowaniuRysunek
K-405065D-FBH bündig (boczny)100 (50 lewo & 50 prawa) PDF
K-405066D-FBH variabel (doczołowy)100 (50 lewo & 50 prawa) PDF

Befestigungsabstände bei Alufensterbänken

Do długości 1000 mm i głębokości występu 240 mm wystarczy zastosować uchwyt parapetu z prawej i lewej strony.

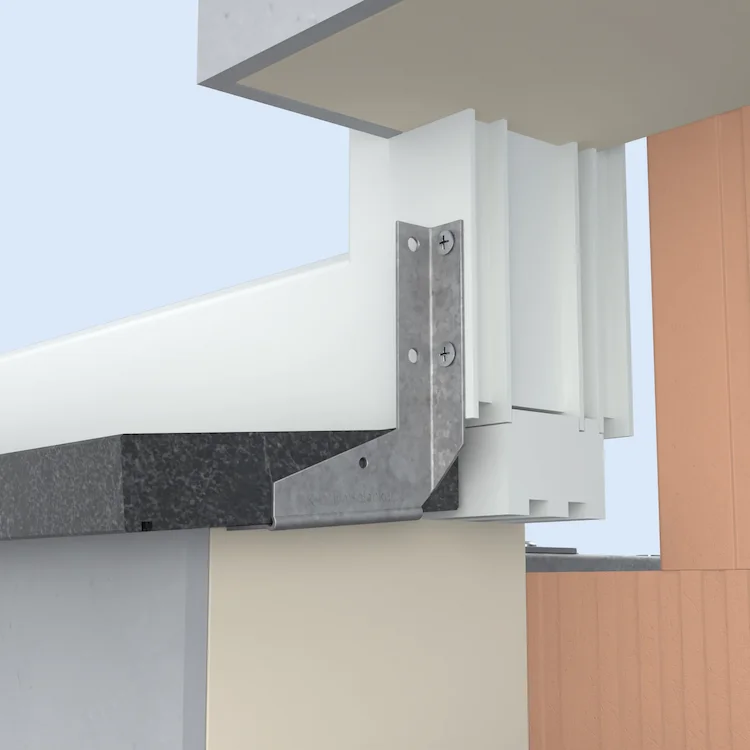

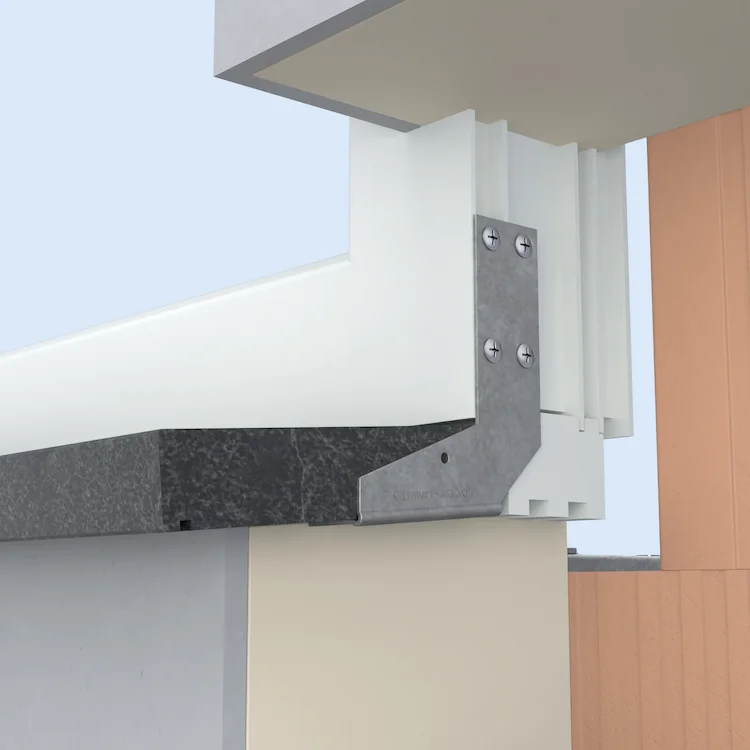

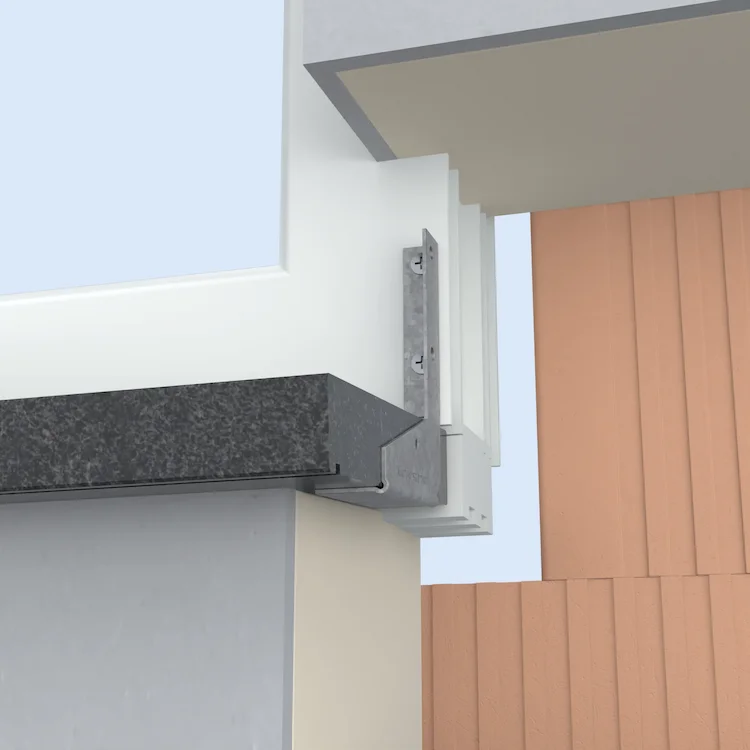

Als Montagehilfe bei Steinfensterbänken


Befestigungsabstände bei Steinfensterbänken

Die vom Fensterbankhersteller angegebenen Befestigungsabstände sind zu beachten.
