Grundlagen zur Absturzsicherung

Hier finden Sie allgemeine Informationen zum Thema Absturzsicherung nach ETB-Richtlinie bei der Fensterbefestigung. Spezifische Daten, wie Prüfberichtnummern, Befestigungsabstände und die optimalen Befestigungsmittel finden Sie in den jeweiligen Unterbereichen:

• 2. Ankerbefestigung zum Mauerwerk / Baukörper

• 3. Ankerbefestigung zum Rahmenprofil / Bauteil

• 4. Befestigung von Anschlussprofilen

• 5. Befestigung im Rollladenkasten

• 6. Befestigung von Brüstungsgeländern

Das Ziel dieser Broschüre ist, Ihnen die nötigen Informationen und Prüfnachweise zu liefern, um eine Zustimmung im Einzelfall (ZiE) zu beantragen.

Dieses Dokument orientiert sich am Leitfaden zur Montage von Fenstern und Türen und soll als Anleitung für die absturzsichernde Fensterbefestigung bei verschiedenen Mauerwerken mit K-Universalankern dienen, welche nach der ETB-Richtlinie für „Bauteile, die gegen Absturz sichern“ geprüft wurden. Wir beziehen uns dabei zunächst nur auf die Befestigung und nicht auf die Anforderungen an Fenster und Verglasung. Im Anschluss schildern wir welche Schritte für die Beantragung einer Zustimmung im Einzelfall benötigt werden.

Quelle: Publikation - ift-Rosenheim - Montage absturzsichernder Fenster, Türen und Verglasungen

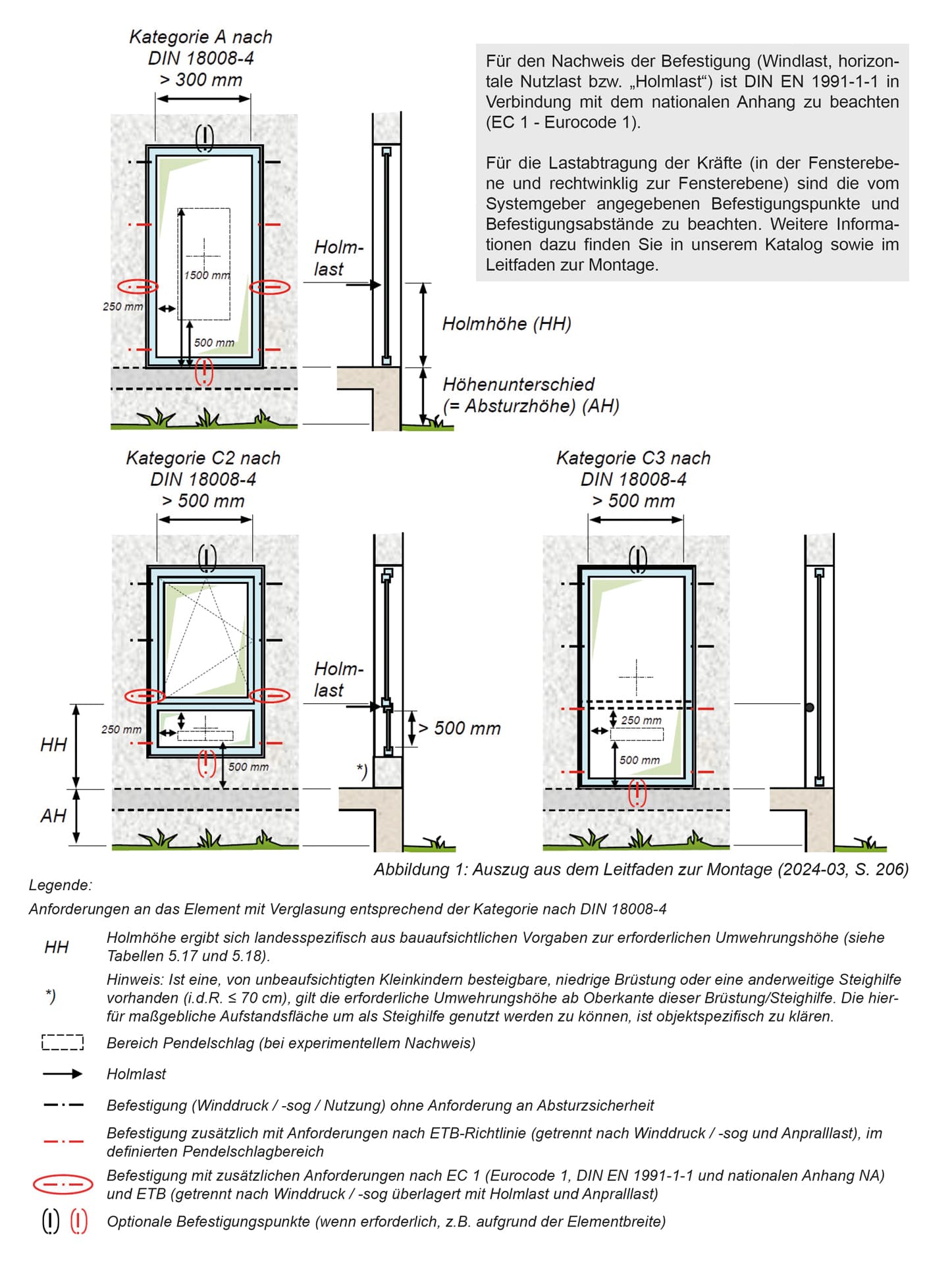

Die Mindesthöhe von Brüstungen und Umwehrungen hängt von der Absturzhöhe ab. Man unterscheidet zwischen einer Absturzhöhe bis 12 Meter und einer über 12 Meter. Gemessen wird die Brüstungs- oder Umwehrungshöhe von der Oberfläche des Fußbodens bis zur Oberkante der Brüstung oder Umwehrung. Ist ein betretbarer Sockel vorhanden, wird ab dessen Oberkante gemessen.


Quelle: www.bauregelwerk.de/bauplanung-umwehrungen/absturzsicherungen.html - Stand 24.06.2014

** Empfehlungen des Bundesverbands öffentlich bestellter und vereidigter sowie qualifizierter Sachverständiger e.V. (BVS), Quelle: Standpunkt zu Brüstungs- und Geländerhöhen - Stand 08.2015

Verwendbarkeitsnachweis für Bauprodukte

Die Bauordnung fordert für Bauprodukte, dass sie verwendbar sind. Der Verwendbarkeitsnachweis ist ein Dokument welches sicherstellt, dass die Bauprodukte den geltenden Normen und Vorschriften entsprechen und dass ihre Anwendung im Bauvorhaben sicher und zuverlässig ist. Um diesen Nachweis zu erbringen gibt es verschiedene Möglichkeiten:

Allgemeine bauaufsichtliche Zulassung (abZ):
Diese Zulassung wird von dem Deutschen Institut für Bautechnik (DIBt) erteilt und ist für Bauprodukte erforderlich, für die es keine harmonisierten Normen gibt. Die abZ bestätigt, dass das Bauprodukt die baurechtlichen Anforderungen erfüllt und in Deutschland verwendet werden darf.

Allgemeines bauaufsichtliches Prüfzeugnis (abP):
Das abP bestätigt, dass das Produkt den relevanten Bauvorschriften entspricht und für den vorgesehenen Einsatz geeignet ist. Es beschreibt den Anwendungsbereich und die Bedingungen, unter denen das Produkt verwendet werden darf und ersetzt in bestimmten Fällen die allgemeine bauaufsichtliche Zulassung (abZ).

Zustimmung im Einzelfall (ZiE):
Die Zustimmung im Einzelfall wird von der zuständigen Bauaufsichtsbehörde erteilt. Sie kommt zur Anwendung, wenn für ein Bauprodukt keine abZ oder abP vorliegt. Voraussetzung ist, dass über Prüfberichte nachgewiesen wird, dass das Bauprodukt oder die Bauweise sicher ist und die bauordnungsrechtlichen Anforderungen erfüllt sind.

Der Weg über die Zustimmung im Einzelfall (ZiE):

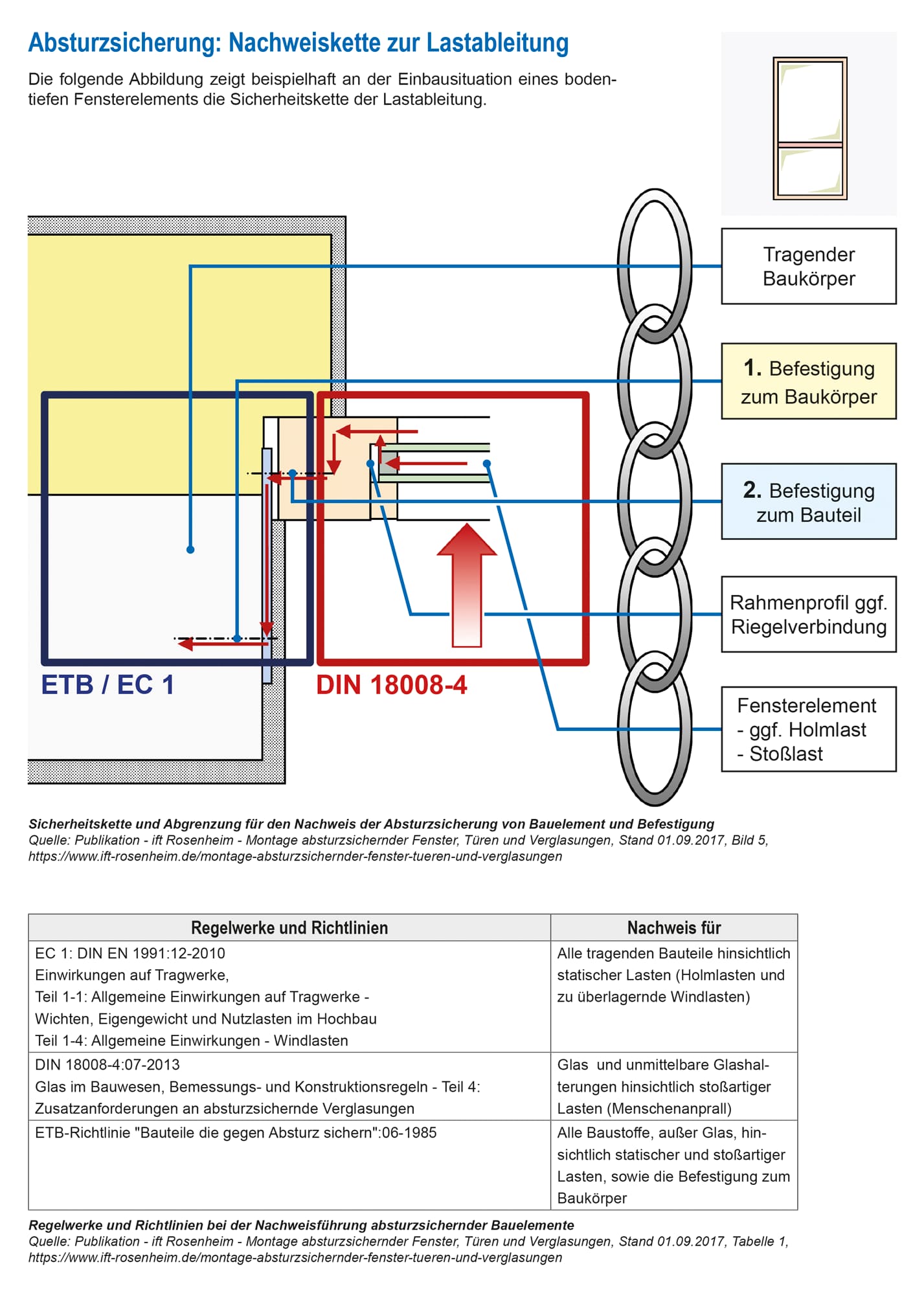

Die genannten Verwendbarkeitsnachweise bilden die „Nachweiskette“, welche die Lastweiterleitung vom Fensterrahmen über die Verbindungsmittel, Konsolen und Dübel bis in den Rohbau sicherstellt. Wir als Knelsen GmbH, haben uns aus verschieden Gründen für die Arbeit mit der Zustimmung im Einzelfall (ZiE) entschieden:

• Die Umsetzung von abZ und abP ist kostenintensiv. Die entstehenden Kosten würden in den Verkaufspreis einfließen.
• Wir prüfen unsere Produkte in vielen verschiedenen Einzelsituation. Durch unser großes Sortiment an Prüfberichten und Produkten, können wir zu nahezu jeder Bausituation eine (ZiE) erwirken.
• Sollte eine Bausituation nicht abbildbar sein, sind wir in kürzester Zeit in der Lage, eine Prüfung durchzuführen.
• Prüfungen werden bei Bedarf durchgeführt. Die Kosten werden dadurch gering gehalten und unsere Kunden profitieren.

Wichtig hierbei ist, dass die geplante Konstruktion mit der geprüften Konstruktion im Detail übereinstimmt.
Falls Abweichungen auftreten, ist ein Nachweis nur möglich, wenn die geplante Konstruktion im Vergleich zur geprüften Konstruktion nachweislich mindestens die gleiche Tragfähigkeit und Sicherheit wie die geprüfte Konstruktion aufweist oder diese übertrifft. Wir prüfen in der Regel die anspruchsvollsten Situationen, damit die Prüfberichte auf „leichtere“ Situationen übertragen werden können.
