2. Ankerbefestigung zum Mauerwerk / Baukörper

2.1. In der Laibung - Beton / Kalksandstein - Anker Flachstahl - seitlich, oben, unten

Geprüftes Mauerwerk
Kalksandstein
KS-R P 20-2,0 5-DF 150
Abmessung: 248x150x248 mm
Druckfestigkeitsklasse: 20


Mögliche BefestigungssystemeBefestigungspositionen
SFK-Ankerseitlich, oben, unten
FMS-Ankerseitlich, oben, unten
EL-Ankerseitlich, oben
EL-Anker mit VBWunten
FMW-Flachstahl - untenunten
VBW-Verbindungswinkelunten

Verbindung
1x Fenstermontageschraube Ø7,5x52 mm

Prüfbericht ift Rosenheim
24-001342-PR01 NW-K26-09-de-02

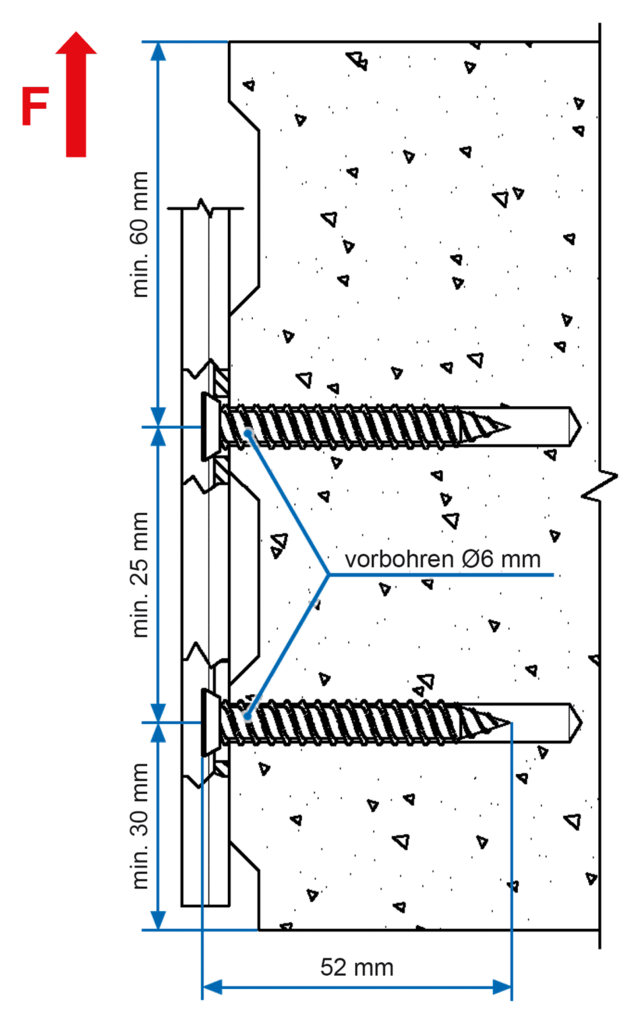

2.2. In der Laibung - Beton / Kalksandstein - Anker U-Profil - seitlich, oben, unten

Geprüftes Mauerwerk
Kalksandstein
KS-R P 20-2,0 5-DF 150
Abmessung: 248x150x248 mm
Druckfestigkeitsklasse: 20


Mögliche BefestigungssystemeBefestigungspositionen
SFK-Ankerseitlich, oben, unten
FMS-Ankerseitlich, oben, unten
EL-Ankerseitlich, oben
Verbreiterungsstabilisatorseitlich, oben
EL-Anker mit VBWunten
FMW-Flachstahl - untenunten

Verbindung
2x Fenstermontageschraube Ø7,5x52 mm

Prüfbericht ift Rosenheim
24-001342-PR01 NW-K26-09-de-02

Für die Absturzsicherung ist eine Schraube ausreichend. Da wir hier von einer auskragenden Befestigung ausgehen, verwenden wir eine zweite Schraube für die Verklotzung.

2.3. In der Laibung - Beton / Kalksandstein - Ø11,5er Schraube - seitlich, oben, unten

Geprüftes Mauerwerk
Kalksandstein
KS-R P 20-2,0 5-DF 150
Abmessung: 248x150x248 mm
Druckfestigkeitsklasse: 20

Fenstersystem
Kunststoff mit Stahlarmierung

Befestigungssystem
1x Fenstermontageschraube Ø11,5x152 mm

Verbindung
1x Fenstermontageschraube Ø11,5 mm durch die Stahlarmierung

Prüfbericht ift Rosenheim
24-001342-PR01 NW 02-K26-09-de-02

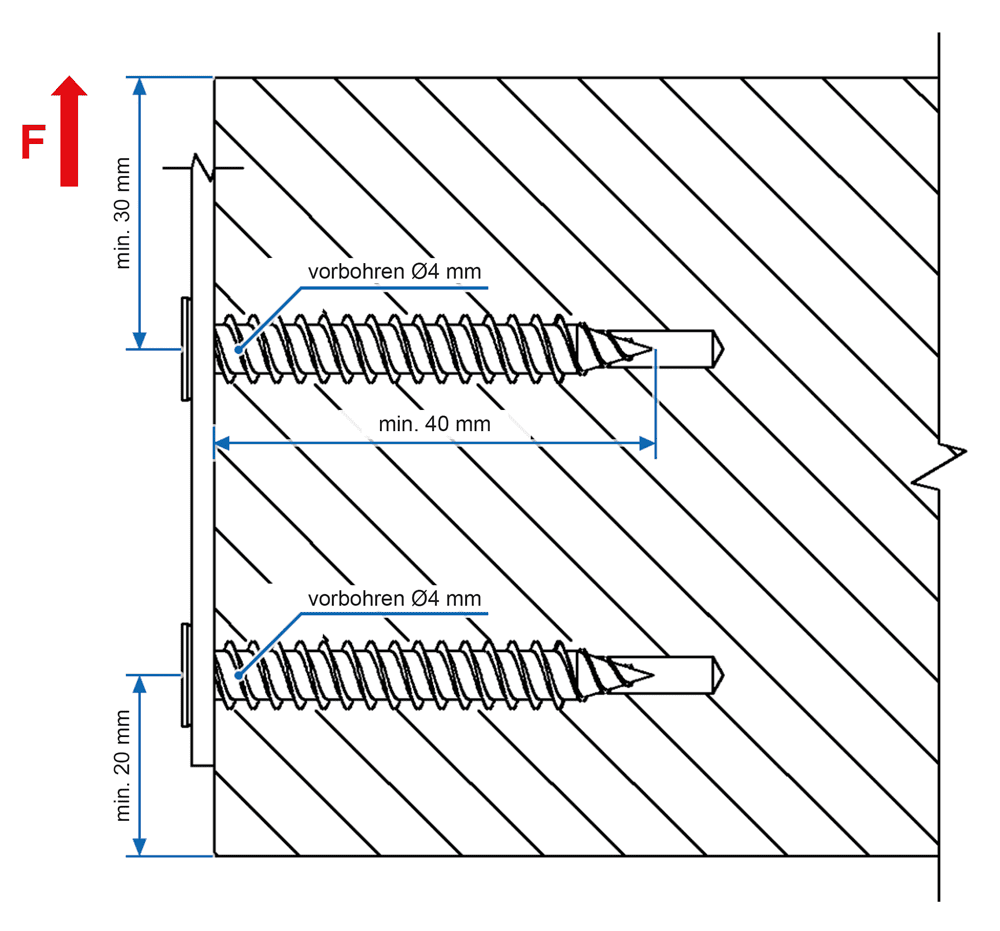

2.4. In der Laibung - Holzlaibung (Fichtenholz) - seitlich, oben, unten

* Die Darstellung ist auf die U-Profil Variante übertragbar.

Geprüftes Mauerwerk
Holzlaibung (Fichtenholz, roh)
Abmessung: 86x98 mm

Mögliche Befestigungssysteme*Befestigungspositionen
SFK-Ankerseitlich, oben, unten
FMS-Ankerseitlich, oben, unten
EL-Ankerseitlich, oben
EL-Anker mit VBWunten
FMW-Flachstahl - untenunten

Verbindung
2x Fenstermontageschraube Ø7,5x52 mm

Prüfbericht ift Rosenheim
18-000732-PR02 PB-K26-09-de-01

2.5. In der Laibung - Hochlochziegel T8-36,5 Feinstruktur - seitlich

Geprüftes Mauerwerk
Hochlochziegel T8-36,5
HLzB 6-0,6 – 12DF
Abmessung: 248x365x249 mm
Druckfestigkeitsklasse: 6

Mögliche BefestigungssystemeBefestigungspositionen
EL-Ankerseitlich
SFK-Ankerseitlich
FMS-Ankerseitlich

Verbindung
2x SX-Dübel Ø10x80 mm
2x Fenstermontageschraube Ø7,5x102 mm

Prüfbericht ift Rosenheim
16-002677-PR01 PB-K26-09-de-01

2.6. In der Laibung - Hochlochziegel T8-MW - seitlich

* Die Darstellung ist auf die Flachstahl Variante übertragbar.

Geprüftes Mauerwerk
Hochlochziegel, Mineralwolle verfüllt
T8-36,5-MW, HLzB 6-0,65 (12DF)
Abmessung: 248x365x249 mm
Druckfestigkeitsklasse: 6

Mögliche Befestigungssysteme*Befestigungspositionen
EL-Ankerseitlich
SFK-Ankerseitlich
FMS-Ankerseitlich

Verbindung
3x SX-Dübel Ø10x50 mm
3x Fenstermontageschraube Ø7,5x42 mm
1x Winkelschiene

Prüfbericht ift Rosenheim
17-000719-PR04 PB-K26-09-de-02

2.7. In der Laibung - Hochlochziegel UNIPOR WS09 CORISO - seitlich

* Die Darstellung ist auf die U-Profil Variante übertragbar.

Geprüftes Mauerwerk
Hochlochziegel UNIPOR WS09 CORISO,
mit mineralischem Dämmstoff verfüllt
Abmessung:  247x365x249 mm
Druckfestigkeitsklasse: 10

Mögliche Befestigungssysteme*Befestigungspositionen
EL-Ankerseitlich
SFK-Ankerseitlich
FMS-Ankerseitlich

Für die Befestigung unten siehe Kapitel 2.9.

Verbindung
2x SX-Dübel Ø10x80 mm
2x Fenstermontageschraube Ø7,5x82 mm

Prüfbericht ift Rosenheim
19-002405-PR03 NW-K26-09-de-01

2.8. In der Laibung - Hochlochziegel T18 - seitlich

* Die Darstellung ist auf die U-Profil Variante übertragbar.

Geprüftes Mauerwerk
Planhochlochziegel - T18
Abmessung: 373x175x249 mm
Druckfestigkeitsklasse: 8

Mögliche Befestigungssysteme*Befestigungspositionen
EL-Ankerseitlich
SFK-Ankerseitlich
FMS-Ankerseitlich

Für die Befestigung unten siehe Kapitel 2.9.

Verbindung
2x SX-Dübel Ø10x50 mm
2x Fenstermontageschraube Ø7,5x52 mm

Prüfbericht ift Rosenheim
21-001960-PR01 NW-K26-09-de-01

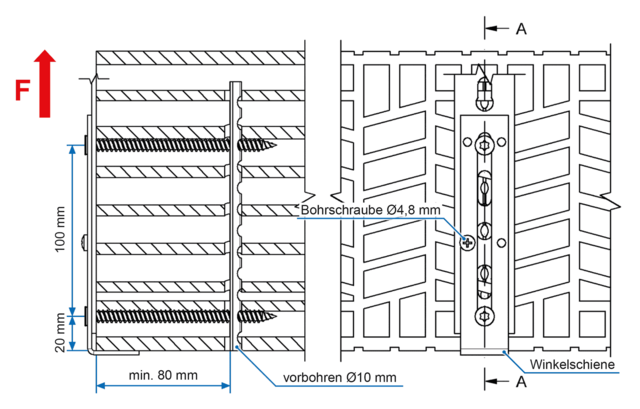

2.9. In der Laibung - Hochlochziegel T18 - unten

* Die Darstellung ist auf die U-Profil Variante übertragbar.

Geprüftes Mauerwerk
Planhochlochziegel - T18
Abmessung: 373x175x249 mm
Druckfestigkeitsklasse: 8

Mögliche Befestigungssysteme*Befestigungspositionen
EL-Anker mit VBWunten
FMW-Flachstahl - untenunten
Flach-U-Profil-FMWunten
SFK-Ankerunten
FMS-Ankerunten

Verbindung
2x Fenstermontageschraube Ø7,5x112 mm
1x Winkelschiene + 1x Bohrschraube Ø4,8x13mm
1x V-Lochschiene

Prüfbericht ift Rosenheim
19-002405-PR04 NW-K26-09-de-01

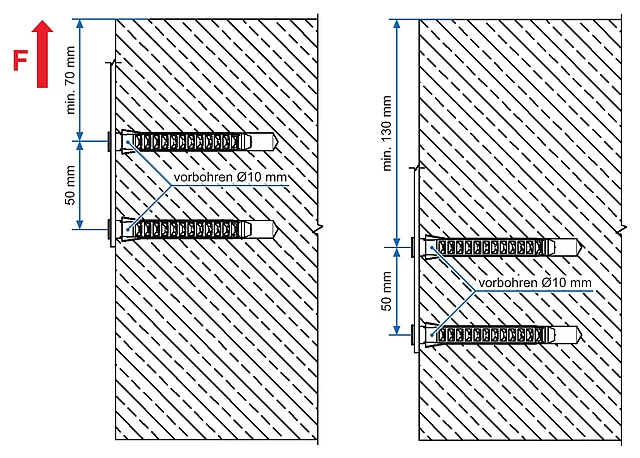

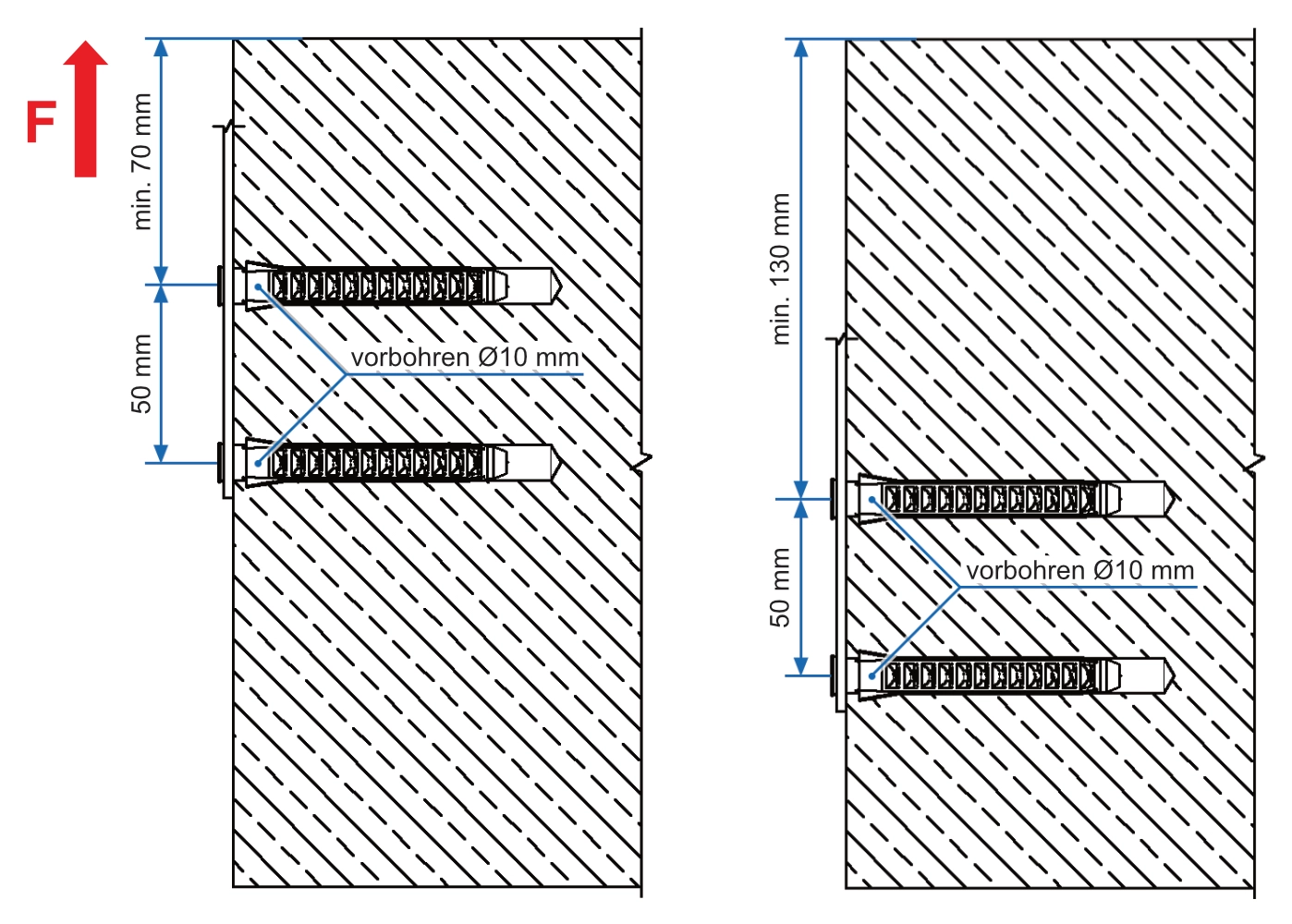

2.10. In der Laibung - Porenbetonstein PPW2 - seitlich, unten

* Die Darstellung ist auf die U-Profil Variante übertragbar.

Geprüftes Mauerwerk
Porenbeton PPW2
Rohdichteklasse: 0,4 g/cm3
Abmessung: 300x250x240 mm
Druckfestigkeitsklasse: PPW2

Mögliche Befestigungssysteme*Befestigungspositionen
SFK-Ankerseitlich, unten
FMS-Ankerseitlich, unten
EL-Ankerseitlich
EL-Anker mit VBWunten
FMW-Flachstahl - untenunten

Verbindung
2x SX-Dübel Ø10x80 mm
2x Fenstermontageschraube Ø7,5x82 mm

Prüfbericht ift Rosenheim
23-001006-PR05 NW-K26-09-de-01

2.11. Vor der Fassade - Beton / Kalksandstein - FMW-U-Profil - seitlich, oben, unten

Geprüftes Mauerwerk
Kalksandstein
KS-R P 20-2,0 5-DF 150
Abmessung: 248x150x248 mm
Druckfestigkeitsklasse: 20

Mögliche BefestigungssystemeBefestigungspositionen
FMW-U-Profilseitlich, oben, unten

Verbindung
2x Schwerlastdübel Ø8x71 mm

Prüfbericht ift Rosenheim
17-000719-PR02 PB-K26-09-de-01
