2. Ankerbefestigung zum Rahmenprofil / Bauteil
2.1. EL-Anker - Befestigung seitlich - Kunststofffenster mit Stahlarmierung
Fenstersystem
Kunststoff mit Stahlarmierung
Befestigungssystem
EL-Anker - Flachstahl*
Verbindung
1x Fenstermontageschraube Ø7,5 mm
durch die Stahlarmierung
Prüfbericht ift Rosenheim
21-004805-PR01 PB 02-K26-09-de-01
2.2. EL-Anker - Befestigung seitlich - Kunststofffenster mit Schraubkanal
Fenstersystem
Kunststoff ohne Stahl mit Schraubkanal
Befestigungssystem
EL-Anker - Flachstahl*
Verbindung
1x Fenstermontageschraube Ø7,5 mm
durch den Schraubkanal
Prüfbericht ift Rosenheim
21-001960-PR02 PB 01-K26-09-de-02
2.3. EL-Anker - Befestigung seitlich - Kunststofffenster mit PET-Kern
Fenstersystem
Kunststoff mit PET-Kern
Befestigungssystem
EL-Anker - Flachstahl*
Verbindung
1x Fenstermontageschraube Ø7,5 mm
durch den PET-Kern
Prüfbericht ift Rosenheim
21-004805-PR01 PB 02-K26-09-de-01
2.4. EL-Anker - Befestigung seitlich - Kunststofffenster mit Verbreiterungsprofil
Fenstersystem
Kunststoff mit Stahlarmierung,
Verbreiterungsprofil ohne Stahlarmierung
Befestigungssystem
EL-Anker - Flachstahl*
Verbindung
1x Fenstermontageschraube Ø7,5 mm
durch die Stahlarmierung
Prüfbericht ift Rosenheim
23-001006-PR03 PB-K26-09-de-01
2.5. EL-Anker - Befestigung seitlich - Aluminiumfenster
Fenstersystem
Alu-Fenster
Befestigungssystem
EL-Anker - Flachstahl*
Verbindung
1x Fenstermontageschraube Ø7,5 mm
durch das Alu-Profil
Prüfbericht ift Rosenheim
21-001960-PR02 PB 02-K26-09-de-02
21-004805-PR01 PB 02-K26-09-de-01**
** Das e-Maß von 20 mm wurde aus diesem Prüfbericht übertragen.
2.6. EL-Anker mit VBW - Befestigung unten - Kunststofffenster mit Fensterbankanschlussprofil
Fenstersystem
Kunststoff mit Stahlarmierung,
Fensterbankanschlussprofil mit Stahlarmierung
Befestigungssystem
EL-Anker - U-Profil + Verbindungswinkel
Verbindung
1x Fenstermontageschraube SK Ø7,5 mm
durch das Anschlussprofil in den Fensterrahmen
2x Bohrschraube Ø4,8 mm in das
Fensterbankanschlussprofil
2x Bohrschraube Ø4,8 mm vom Verbindungswinkel
in den EL-Anker
Prüfbericht ift Rosenheim
18-003796-PR06 PB-K26-09-de-01
2.7. FMW-Flachstahl - unten - Befestigung unten - Kunststofffenster mit Fensterbankanschlussprofil
Fenstersystem
Kunststoff mit Stahlarmierung,
Fensterbankanschlussprofil mit Stahlarmierung
Befestigungssystem
FMW-Flachstahl - unten
Verbindung
1x Fenstermontageschraube SK Ø7,5 mm
durch das Anschlussprofil in den Fensterrahmen
2x Bohrschraube Ø4,8 mm in das
Fensterbankanschlussprofil
Prüfbericht ift Rosenheim
18-003796-PR06 PB-K26-09-de-01
2.8. Flach-U-Profil-FMW - Befestigung unten - Kunststofffenster mit Fensterbankanschlussprofil
Fenstersystem
Kunststoff mit Stahlarmierung,
Fensterbankanschlussprofil mit Stahlarmierung
Befestigungssystem
Flach-U-Profil-FMW
Verbindung
1x Fenstermontageschraube SK Ø7,5 mm
durch das Anschlussprofil in den Fensterrahmen
2x Bohrschraube Ø4,8 mm in das
Fensterbankanschlussprofil
Prüfbericht ift Rosenheim
18-003796-PR06 PB-K26-09-de-01

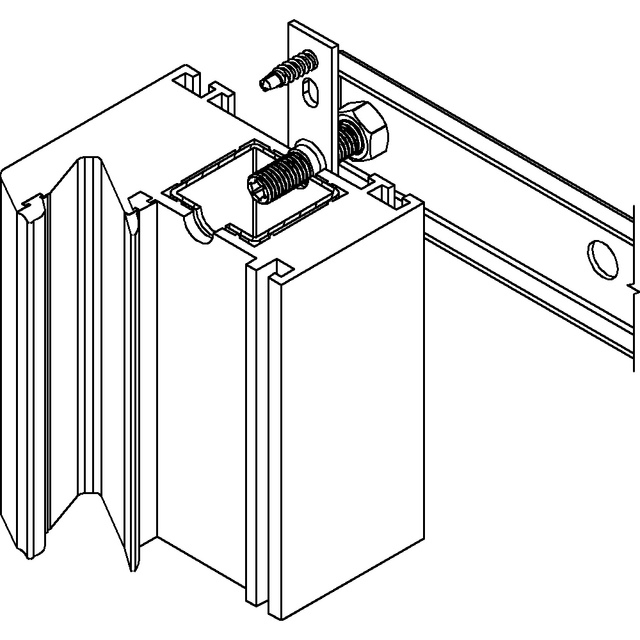

2.9. SFK-Anker - Befestigung seitlich - Kunststofffenster mit Stahlarmierung
Fenstersystem
Kunststoff mit Stahlarmierung
Befestigungssystem
SFK - Anker – U-Profil*
Verbindung
2x Bohrschraube Ø4,8 mm in eine Wandung
der Stahlarmierung
Prüfbericht ift Rosenheim
18-003796-PR08 PB-K26-09-de-01
2.10. SFK-Anker - Aluminiumfenster
Fenstersystem
Heroal W72
Befestigungssystem
SFK - Anker - Flachstahl*
Verbindung
4x Bohrschraube Ø4,8 mm in eine Wandung
im Aluprofil
Prüfbericht ift Rosenheim
18-003796-PR08 PB-K26-09-de-01
21-004805-PR02 PB 01-K25-09-de-01**
** Geprüft ist ein Aluminiumfenster mit FMW-U-Profil. Der Bericht lässt sich auf die obige Darstellung übertragen.
2.11. FMS-Anker - Befestigung seitlich - Kunststofffenster mit Stahlarmierung
Fenstersystem
Kunststoff mit Stahlarmierung
Befestigungssystem
FMS-Anker - Flachstahl*
Verbindung
FMS-Anker-Schraube in eine Wandung der Stahlarmierung
Prüfbericht ift Rosenheim
21-001960-PR02 PB 03-K26-09-de-01**
** Geprüft ist ein Kunststofffenster mit Schraubkanal. Der Bericht lässt sich auf die obige Darstellung übertragen.
2.12. FMS-Anker - Befestigung seitlich - Kunststofffenster mit Schraubkanal
Fenstersystem
Kunststoff ohne Stahl mit Schraubkanal
Befestigungssystem
FMS-Anker - Flachstahl*
Prüfbericht ift Rosenheim
21-001960-PR02 PB 03-K26-09-de-01
2.13. FMS-Anker - Befestigung seitlich - Kunststofffenster mit Verbreiterungsprofil
Fenstersystem
Kunststoff mit Stahlarmierung,
Verbreiterungsprofil ohne Stahlarmierung
Befestigungssystem
FMS-Anker - Flachstahl*
Verbindung
FMS-Anker-Schraube in eine Wandung der Stahlarmierung
Prüfbericht ift Rosenheim
23-001006-PR04 PB-K26-09-de-01

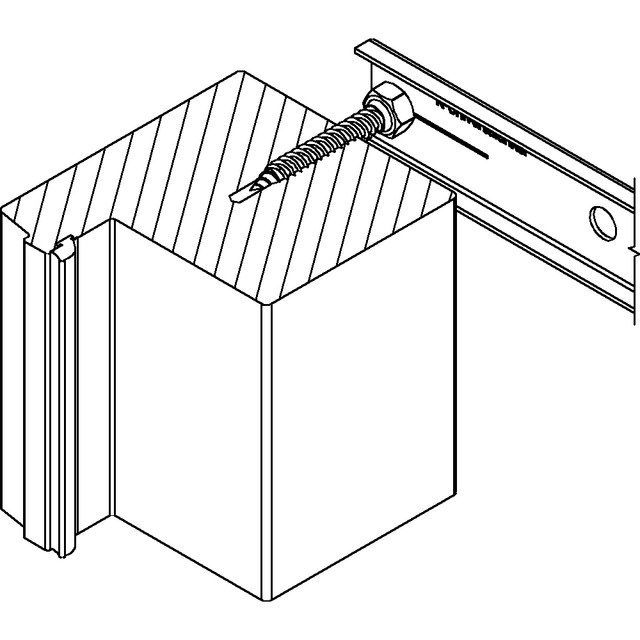

2.14. FMS-Anker - Befestigung seitlich - Holzfenster
Fenstersystem
Holzfenster (Fichtenholz)
Befestigungssystem
FMS-Anker - U-Profil*
Prüfbericht ift Rosenheim
19-002405-PR02 PB-K26-09-de-01
2.15. FMW-U-Profil - Befestigung seitlich - Kunststofffenster mit Stahlarmierung
Fenstersystem
Kunststoff mit Stahlarmierung
Befestigungssystem
FMW-U-Profil, Materialstärke 3,0 mm
Verbindung
2x Bohrschraube Ø4,8 mm in eine
Wandung der Stahlarmierung
1x Bohrschraube Ø6,3 mm in eine
Wandung der Stahlarmierung
1x Bohrschraube Ø4,8 mm in das
Kunststoffprofil
Prüfbericht ift Rosenheim
17-000719-PR02 PB-K26-09-de-01
2.16. FMW-U-Profil - Kunststofffenster mit Verbreiterungsprofil
Fenstersystem
Kunststoff mit Stahlarmierung,
Verbreiterungsprofil ohne Stahlarmierung
Befestigungssystem
FMW-U-Profil, Materialstärke 3,0 mm
Verbindung
4x Bohrschraube Ø4,8 mm in eine
Wandung der Stahlarmierung
Prüfbericht ift Rosenheim
18-000732-PR01 PB-K26-09-de-01
2.17. FMW-U-Profil - Aluminiumfenster
Fenstersystem
Heroal W72
Befestigungssystem
FMW-U-Profil ab 3,0 mm Materialstärke
Verbindung
2x Bohrschraube Ø4,8 mm durch eine
Wandung im Aluprofil
1x Bohrschraube Ø6,3 mm durch eine
Wandung im Aluprofil
Prüfbericht ift Rosenheim
21-004805-PR02 PB 01-K25-09-de-01

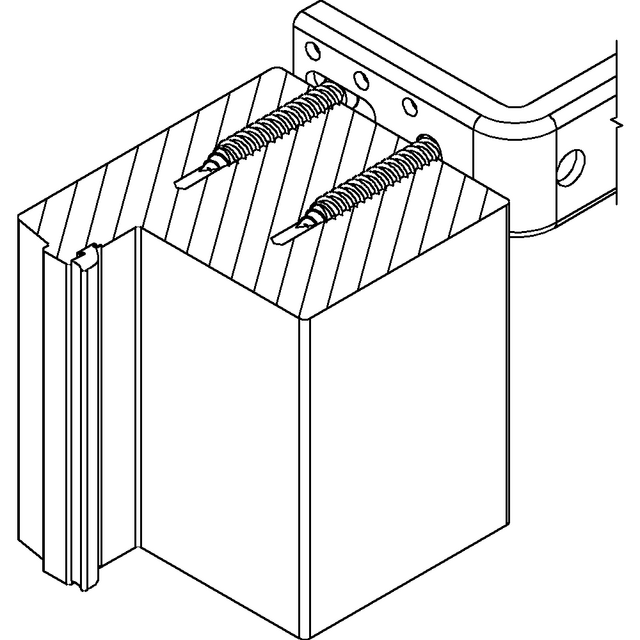

2.18. FMW-U-Profil - Holzfenster
Fenstersystem
Holz (Fichtenholz)
Befestigungssystem
FMW - U-Profil
Verbindung
2x Fenstermontageschraube Ø7,5 mm
Prüfbericht ift Rosenheim
18-000732-PR02 PB-K26-09-de-01
