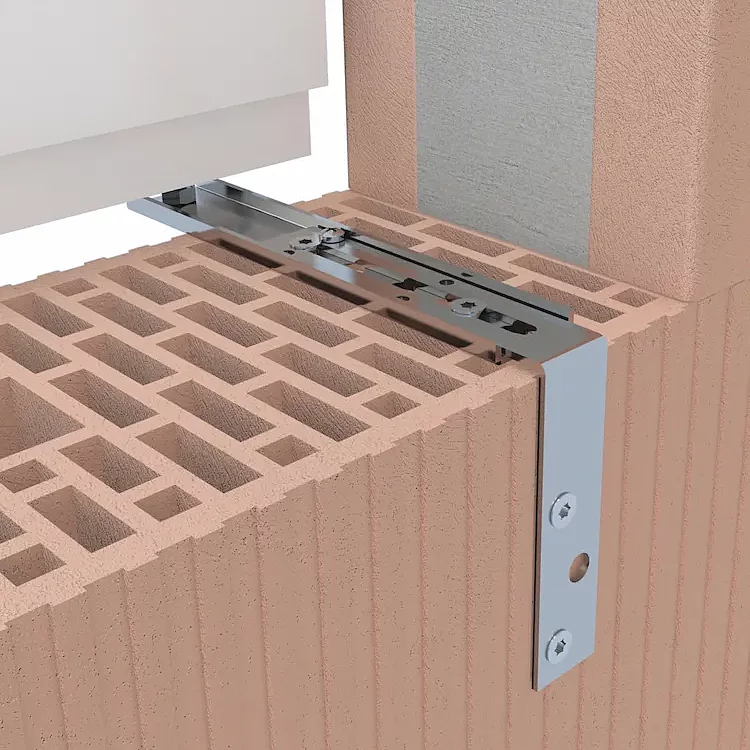

• W-Sch - Angle Rail
  • W-Sch - Angle Rail

Cornière

  • Fixation sûre de l'ancrage à la maçonnerie
  • Convient pour la fixation de fenêtres avec protection antichute
  • compense les moments de basculement
  • Testé par l'IFT Rosenheim

Cas particulier

Dans le cas d'ouvertures de fenêtres dont les pierres de compensation ne sont pas reliées à la maçonnerie, celles-ci ne doivent pas être soumises à des forces de levier. La grande cornière est utilisée pour assurer la fixation à la pierre située en dessous.

Cornière

RéférenceNom de l'article [mm]
Longueur 1 x Longueur 2
QuantitéDessin
K-405029W-Sch-140x11550PDF
K-405029-1W-Sch-140x25050PDF
Contenu de la livraison par pièce : 1 rail d'angle, 2 vis à bois Ø4,8x13

Kit de rails angulaires pour une fixation conforme aux directives ETB

  • W-Sch - Angle Rail ETB
  • Angle Rail ETB below
  • W-Sch - Angle Rail ETB lateral
  • Convient pour la fixation de fenêtres avec protection
    antichute sur des briques perforées
  • Testé avec une brique de 17,5 mm, applicable à toutes les briques perforées plus larges
  • Testé par ift Rosenheim

Kit de rails coudés

RéférenceNom de l'article [mm]
Longueur 1 x Longueur 2
Pièces / UEDessin
K-405029-20W-Sch-140x30 - ETB50PDF
Contenu de la livraison par pièce : 1 rail angulaire, 2 vis à bois Ø4,8x13, 2 chevilles 10x50, 2 vis de montage pour fenêtre Ø7,5x42-SK

Description du produit

Caractéristiques

La cornière est utilisée en combinaison avec des ancrages à profil en U ou en acier plat. Elle assure une fixation solide de l'ancrage à la maçonnerie. La branche dotée d'un trou oblong est vissée à l'ancrage, tandis que l'autre est fixée à la maçonnerie à l'aide de chevilles.

Certifications

La cornière est adaptée à la fixation des fenêtres avec protection anti-chute.
