Ancrage en W
- Convient à tous les types de fenêtres (aluminium, bois et PVC)
- Installation de fenêtres sans trous de chevilles visibles
- Particulièrement adapté aux fenêtres fixes avec vitrage collé
- Réglage en continu de la fixation
- Classe de résistance RC2 certifiée à partir d'une épaisseur de matériau de 2,5 mm
- charge maximale testée par l'ift Rosenheim
- peut également être utilisé comme palier libre
Tailles des articles
| Référence | Nom de l'article [mm] Longueur x Épaisseur du matériau - Longueur de la tige - Hauteur de la douille | Hauteur réglable e | Quantité | Dessin |
|---|---|---|---|---|
| K-405002 | W-150x1,5-40-H10 | 14 - 42 mm | 25 | |
| K-405001 | W-150x1,5-40-H14 | 18 - 42 mm | 25 | |
| K-405006 | W-200x1,5-40-H10 | 14 - 42 mm | 25 | |
| K-405005 | W-200x1,5-40-H14 | 18 - 42 mm | 25 | |
| K-405010 | W-200x2,5-40-H10 | 15 - 43 mm | 25 | |
| K-405009 | W-200x2,5-40-H14 | 19 - 43 mm | 25 | |
| K-405011 | W-250x2,5-40-H10 | 15 - 43 mm | 25 | |
| K-405013 | W-250x2,5-40-H14 | 19 - 43 mm | 25 | |
| K-405012 | W-300x3,0-40-H10 | 15 - 43 mm | 25 | |
| K-405014 | W-300x3,0-40-H14 | 19 - 43 mm | 25 | |
| K-405016 | W-350x3,0-40-H10 | 15 - 43 mm | 25 | |
| K-405015 | W-350x3,0-40-H14 | 19 - 43 mm | 25 | |
| Contenu de la livraison par pièce : 1 profilé en U, 1 élément de raccordement avec vis sans tête | ||||

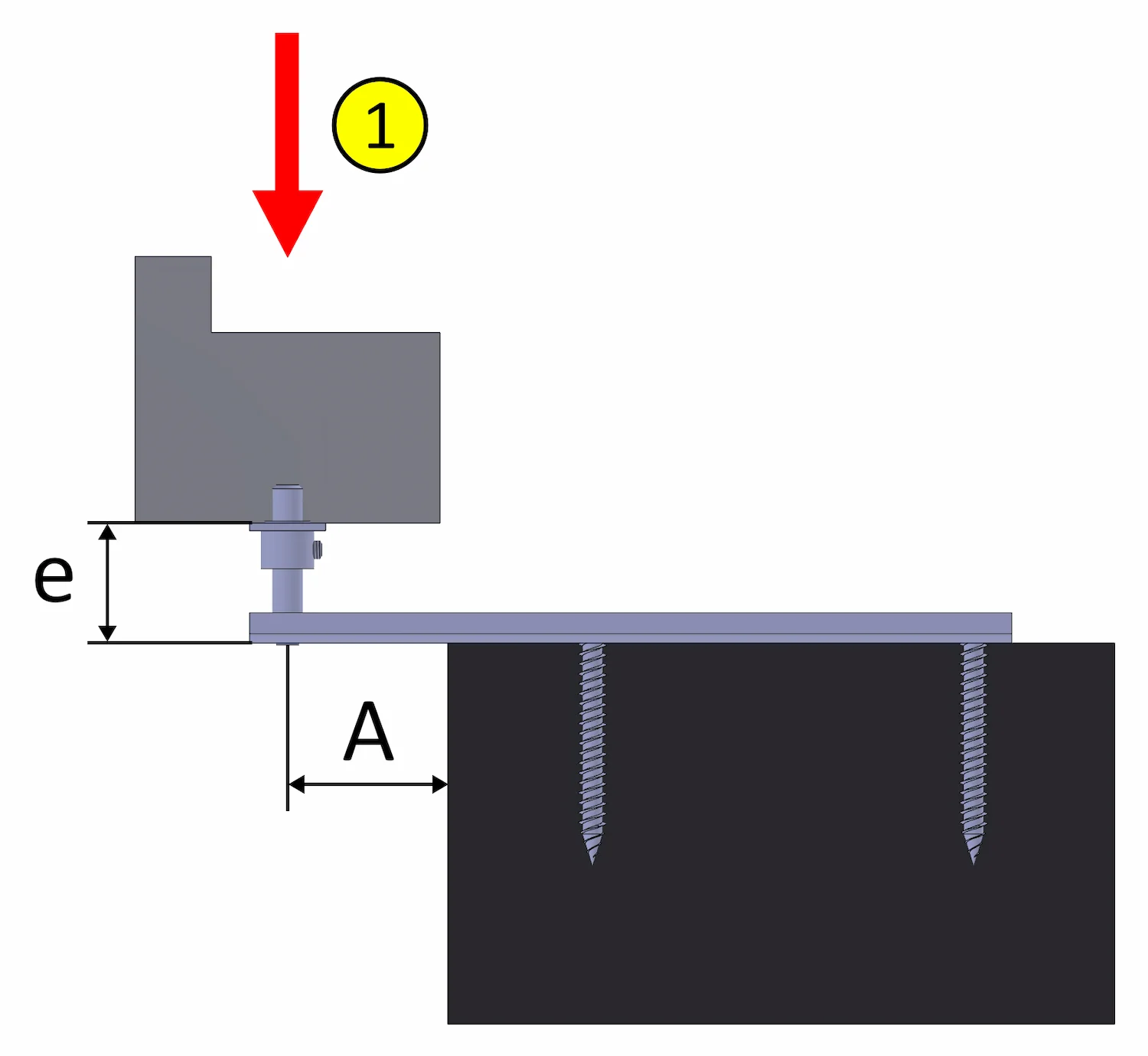

1 ift Rosenheim Numéro d'essai
Profilé en U testé pour les charges dans le plan de la fenêtre :
11-003442-PR06 PB-K26-09-de-01, 14-002150-PR01 PB-K26-09-de-01, 18-003796-PR01 PB-K26-09-de-01
| Épaisseur du matériau | Charge maximale / porte-à-faux A | |||||
|---|---|---|---|---|---|---|
| 30 mm | 50 mm | 70 mm | 100 mm | 130 mm | 160 mm | |
| 1,5 mm | 136 kg | 80 kg | 44 kg | - | - | - |
| 2,5 mm | 175 kg | 110 kg | 58 kg | 27 kg* | 14 kg* | 8 kg* |
| 3,0 mm | 208 kg* | 160 kg* | 114 kg | 44 kg | 27 kg | 14 kg |
*Valeur approximative basée sur des rapports d'essai
Description du produit
Caractéristiques
L'ancrage en W se compose d'un profilé en U muni d'un élément de raccordement avec une vis sans tête. Lors de l'installation de la fenêtre, aucun trou visible n'apparaît dans le cadre. L'élément de raccordement est réglable en continu et se fixe à l'aide d'une vis sans tête. Cela permet également d'obtenir directement un calage.
L'ancrage W peut également être monté en tant que palier libre.
Utilisation
La cheville en W peut être utilisée pour une fixation latérale dans l'embrasure ou en haut en tant que support libre. Cette dernière option permet la dilatation vers le haut du cadre de fenêtre sous l'effet de la température. La cheville en W convient particulièrement aux fenêtres fixes avec vitrage collé.
