• WU-ST-Anchor

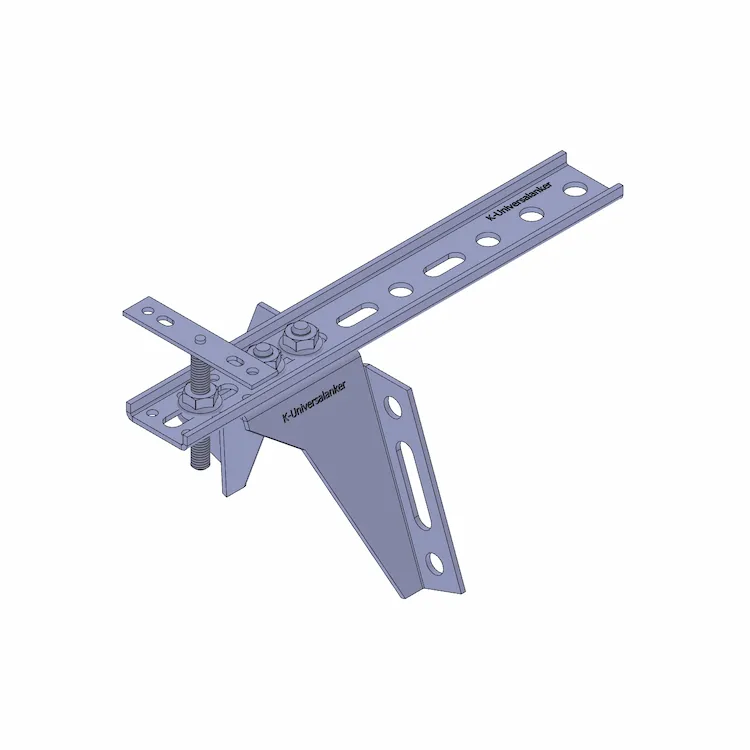

  • WU-ST-250x2,5-65-F

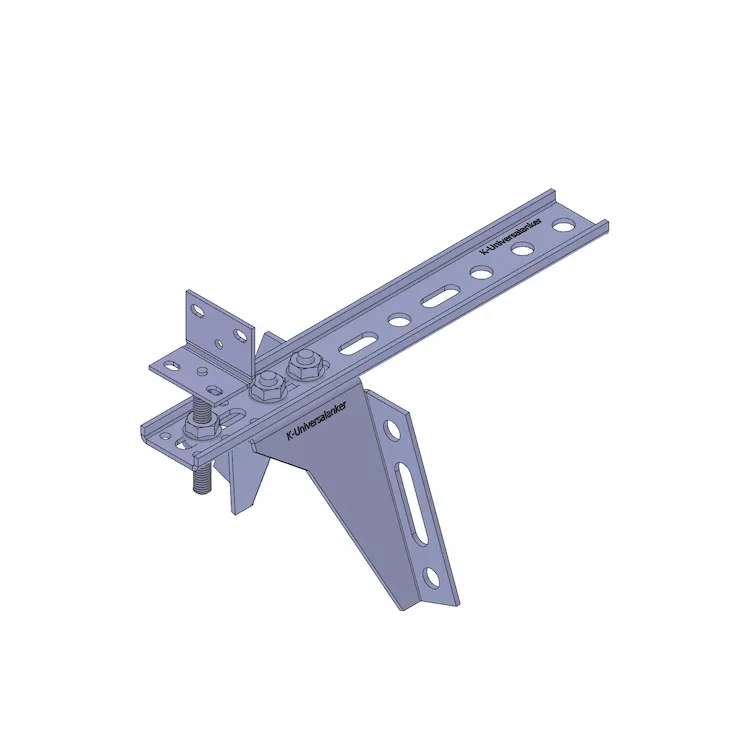

  • WU-ST-250x2,5-65-W

WU-ST-Anker

  • geschikt voor alle raamsystemen (aluminium, hout en kunststof)
  • biedt een hoge lastafvoer bij grote uitkraging
  • eenvoudig regelbare vastzetting
  • maximale belasting getest en gecertificeerd door ift Rosenheim

Artikelafmetingen

artikelnr.artikelnaam [mm]
lengte x materiaaldikte – stiftlengte – type aansluitplaatje		aantal/VEtekening
K-405070-FWU-ST-250x2,5-65-F25PDF
K-405070-WWU-ST-250x2,5-65-W25PDF
K-405071-FWU-ST-300x3,0-110-F25PDF
K-405071-WWU-ST-300x3,0-110-W25PDF
K-405072-FWU-ST-350x3,0-155-F25PDF
K-405072-WWU-ST-350x3,0-155-W25PDF
leveringsinhoud per stuk: 1x U-profiel, 1x Afstel-element, 1x steunkap, 2x slotbout, 2x flensmoer

Belastingsoverdracht, testrapporten

1 certificaatnummer ift Rosenheim
U-profiel getest op maximale belasting: 12-002151-PR09, 12-002151-PR10

artikelmaximale belasting / uitkraging A
WU-ST-250x2,5-650 - 80 mm90 mm100 mm110 mm120 mm130 mm
331 kg252 kg*192 kg*141 kg*104 kg*78 kg*
WU-ST-300x3,0-110140 mm150 mm160 mm170 mm180 mm-
196 kg164 kg*140 kg*122 kg*110 kg*-
WU-ST-350x3,0-155180 mm190 mm200 mm210 mm220 mm230 mm
132 kg122 kg*105 kg*92 kg*83 kg*76 kg*

*geschatte waarde op basis van testrapporten

Omdat de steun van het WU-ST-Anker niet altijd vormgesloten aanligt, doen zich bij de plaatsing van het venster positieveranderingen tot 2 mm voor. Daarom zijn de belastingwaarden bij 5 mm positieverandering aangegeven.

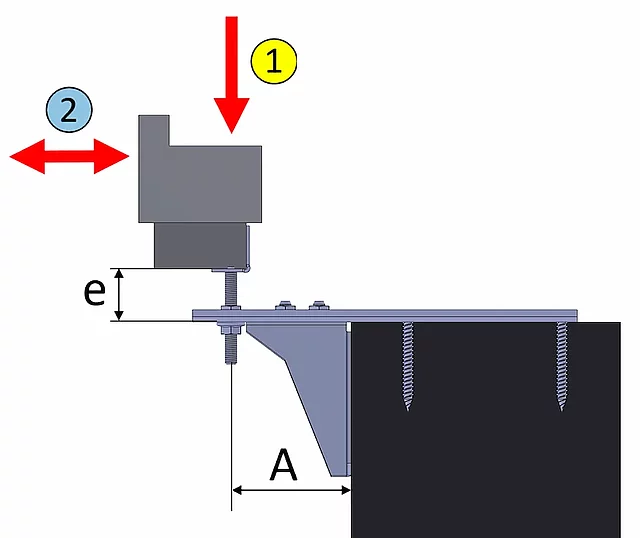

WU-ST-Anchor Load transfer

2 certificaatnummer ift Rosenheim
Getest op belastingen loodrecht op het raamvlak:
12-002151-PR07_PB-E03-09-de-02, 21-001960-PR02 PB 04-K26-09-de-01

gecertificeerde voegbreedte emaximale belasting
36 mm68 kg
54 mm43 kg
