Absturzsicherung mit K-Universalankern - nach ETB-Richtlinie geprüft


Wir orientieren uns am Leitfaden zur Montage von Fenstern und Türen und zeigen im Folgenden wie bei verschiedenen Mauerwerken absturzsicher befestigt werden kann. Die gelisteten Produkte wurden nach ETB-Richtlinie für „Bauteile, die gegen Absturz sichern“ geprüft.

Wann muss absturzsicher befestigt werden?

"Werden Bauteile unterhalb der Brüstungshöhe und ab einem bestimmten Höhenunterschied zwischen Fußboden (Raumseite) und angrenzender Geländeoberkante (Außenseite) eingebaut, werden baurechtliche Anforderungen an die Absturzsicherung gestellt. Die maßgeblichen Brüstungshöhen (zwischen 0,8 m und 1,1 m) und Höhenunterschiede (zwischen 0,5 m und 1,0 m) sind in den Landesbauordnungen der Länder geregelt (Abbildung 1)" (Leitfaden zur Planung und Ausführung der Montage von Fenstern und Haustüren, RAL-Gütegemeinschaft Fenster und Haustüren e.V., März 2014)



Absturzsicherung bei Porenbeton-Plansteinen

Die Absturzsicherung wurde mit einem 17,5er Stein geprüft und ist auf alle dickeren Porenbetonsteine übertragbar.





Befestigungssystem ift-Prüfnummer

Opens internal link in new windowEL-Anker - U-Profil
Opens internal link in new windowWinkelschiene

15-000077-PR01
Befestigung zum Fenster Befestigung am Stein

Opens internal link in new window1 x Montageschraube ø7,5x92
durch die Stahlarmierung
Opens internal link in new window1x Montageschaube ø7,5x92
durch das PVC-Profil

Opens internal link in new window3x Dübel SX 10x80
Opens internal link in new window3x Montageschaube ø7,5x92
Opens internal link in new window1x Bohrschraube ø4,8x13

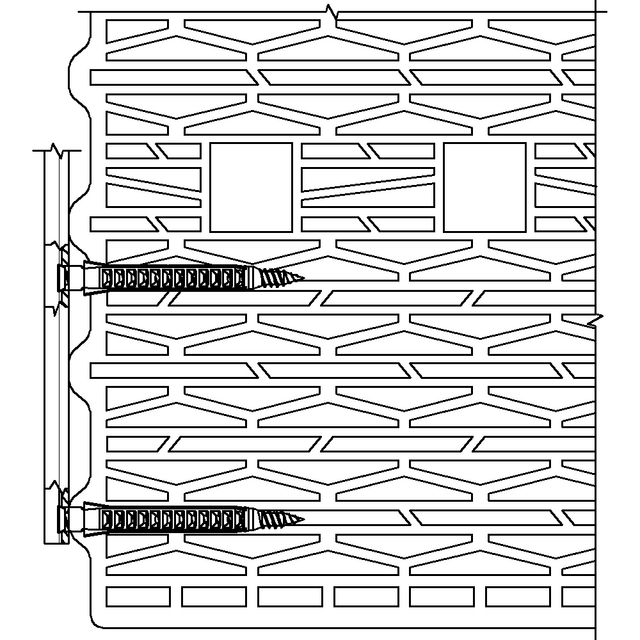

Absturzsicherung bei Hochlochziegeln

Die Absturzsicherung wurde mit einem 17,5er Stein geprüft und ist auf alle dickeren Hochlochziegel übertragbar.





Befestigungssystem ift-Prüfnummer

Opens internal link in new windowEL-Anker - U-Profil
Opens internal link in new windowWinkelschiene

17-000719-PR03
Befestigung zum Fenster Befestigung am Stein

Opens internal link in new window1 x Montageschraube ø7,5x92
durch die Stahlarmierung
Opens internal link in new window1x Montageschaube ø7,5x92
durch das PVC-Profil

Opens internal link in new window2x Dübel SX 10x50
Opens internal link in new window2x Montageschaube ø7,5x52
Opens internal link in new window1x Bohrschraube ø4,8x13



Absturzsicherung bei Kalksandstein

Die Absturzsicherung wurde mit einem 15er Stein geprüft und ist auf alle dickeren Kalksandsteine übertragbar.

Fenster im Mauerwerk Fenster in der Dämmschicht



Geprüfte Produkteift-Prüfnummer

Opens internal link in new windowEL-Anker - Flachstahl

Opens internal link in new windowEL-Anker - U-Profil

17-000719-PR01
Befestigung zum Fenster Befestigung am Stein

Opens internal link in new window1 x Montageschraube ø7,5x92
durch die Stahlarmierung
Opens internal link in new window1x Montageschaube ø7,5x92
durch das PVC-Profil

Opens internal link in new window2x Montageschaube ø7,5x52

direkt im Stein



Absturzsichere Ankerbefestigung vor der Fassade

Die Absturzsicherung wurde mit einem 15er Stein geprüft und ist auf alle dickeren Kalksandsteine übertragbar.





Befestigungssystem ift-Prüfnummer

Opens internal link in new windowFMW-U-Profil

17-000719-PR02
Befestigung am Stein Befestigung zum Fenster

2x Schwerlastdübel Ø8x71

Opens internal link in new window1x Bohrschraube ø6,3x32
im Langloch

Opens internal link in new window3x Bohrschraube ø4,8x32 im Rundloch

      - 2x in die Stahlarmierung

      - 1x in das PVC-Profil





Absturzsicherung bei T8-Poroton-Planziegeln

Die Befestigung ist auf alle Kleinkammer-Planziegel übertragbar.





Befestigungssystem ift-Prüfnummer

Opens internal link in new windowEL-Anker - U-Profil
Winkelschiene

16-002677-PR01
Befestigung zum Fenster Befestigung am Stein

Opens internal link in new window1 x Montageschraube ø7,5x92
durch die Stahlarmierung
Opens internal link in new window1x Montageschaube ø7,5x92
durch das PVC-Profil

Opens internal link in new window2x Dübel SX 10x80
Opens internal link in new window2x Montageschaube ø7,5x102





Absturzsicherung bei T8-MW-Ziegeln

Die Befestigung ist auf alle Großkammer-Planziegel übertragbar.





Befestigungssystem ift-Prüfnummer

Opens internal link in new windowEL-Anker - U-Profil
Opens internal link in new windowWinkelschiene

17-000719-PR04
Befestigung zum Fenster Befestigung am Stein

Opens internal link in new window1 x Montageschraube ø7,5x92
durch die Stahlarmierung
Opens internal link in new window1x Montageschaube ø7,5x92
durch das PVC-Profil

Opens internal link in new window3x Dübel SX 10x50
Opens internal link in new window3x Montageschaube ø7,5x52
Opens internal link in new window1x Bohrschraube ø4,8x13





Produktauflistung

In den Befestigungsbeispielen wurden nur die Artikel genannt, welche für die ift-Prüfzeugnisse verwendet wurden. Die Befestigung lässt sich auf alle folgenden Produkte adaptieren.

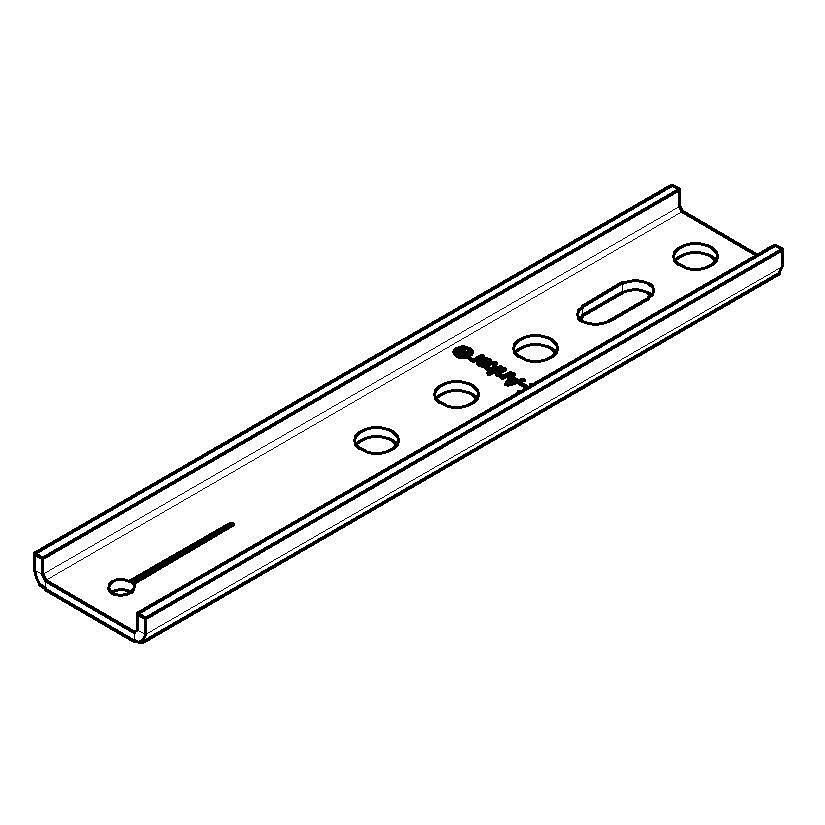

Opens internal link in new windowEL-Anker - U-Profil

Artikel-Nr.Artikelname [mm]
K-405100EL-150x1,5
K-405102EL-200x1,5
K-405104EL-200x2,5
K-405105EL-250x1,5
K-405106EL-250x2,5
K-405106-1EL-250x3,0
K-405107EL-300x3,0
K-405108EL-350x3,0

Opens internal link in new windowWinkelschine

Artikel-Nr.Artikelname [mm]
K-405029W-Sch-140x115
K-405029-1W-Sch-140x250

Opens internal link in new windowEL-Anker - Flachstahl

Artikel-Nr.Artikelname [mm]
K-405101-FEL-150x1,5-F
K-405104-FEL-200x1,5-F
K-405106-FEL-250x2,5-F

Opens internal link in new windowFenstermontagewinkel

Artikel-Nr.Artikelname [mm]
K-405122FMW-65x145x3,0-ETB



Opens internal link in new windowFenstermontageschrauben

Artikel-Nr.Artikelname [mm]
K-7,5x42-SKFenstermontageschraube 7,5x42 - Senkkopf
K-7,5x52-SKFenstermontageschraube 7,5x52 - Senkkopf
K-7,5x62-SKFenstermontageschraube 7,5x62 - Senkkopf
K-7,5x72-SKFenstermontageschraube 7,5x72 - Senkkopf
K-7,5x82-LKFenstermontageschraube 7,5x82 - Linsenkopf
K-7,5x82-SKFenstermontageschraube 7,5x82 - Senkkopf
K-7,5x92-LKFenstermontageschraube 7,5x92 - Linsenkopf
K-7,5x92-SKFenstermontageschraube 7,5x92 - Senkkopf
K-7,5x102-LKFenstermontageschraube 7,5x102 - Linsenkopf
K-7,5x102-SKFenstermontageschraube 7,5x102 - Senkkopf
K-7,5x112-SKFenstermontageschraube 7,5x112 - Senkkopf
K-7,5x122-LKFenstermontageschraube 7,5x122 - Linsenkopf
K-7,5x122-SKFenstermontageschraube 7,5x122 - Senkkopf
K-7,5x132-SKFenstermontageschraube 7,5x132 - Senkkopf
K-7,5x142-LKFenstermontageschraube 7,5x142 - Linsenkopf
K-7,5x152-LKFenstermontageschraube 7,5x152 - Linsenkopf
K-7,5x152-SKFenstermontageschraube 7,5x152 - Senkkopf
K-7,5x182-LKFenstermontageschraube 7,5x182 - Linsenkopf
K-7,5x182-SKFenstermontageschraube 7,5x182 - Senkkopf

Opens internal link in new windowSX Dübel

Artikel-Nr.Artikelname [mm]
K-024828Dübel SX 10x50
K-024829Dübel SX 10x80
